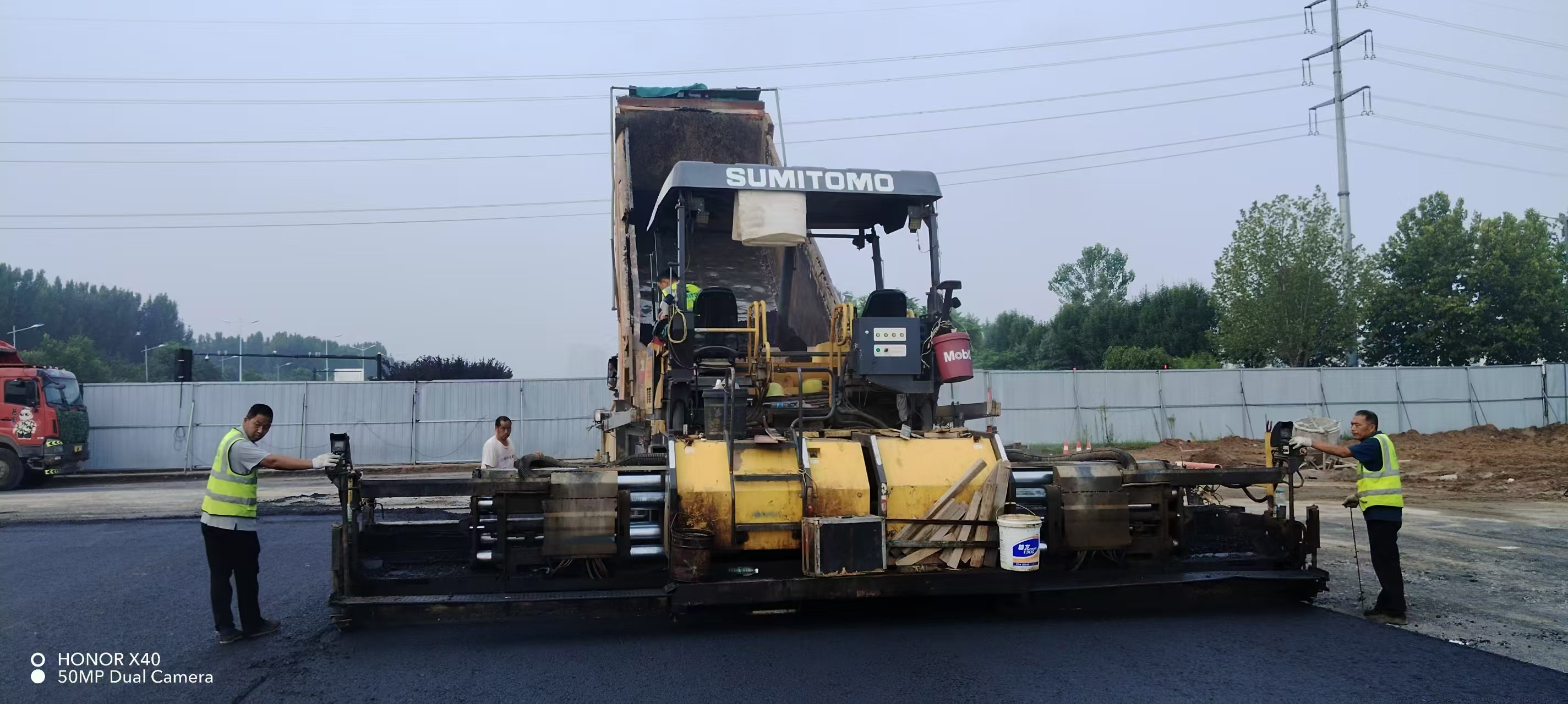

一、沥青混凝土路面碾压工艺——新密沥青路面
压实是沥青路面施工的最后一道工序。压实的目的是提高沥青混合料的强度、稳定性(抗车辙能力)、抗磨耗等路用性能。——新密沥青路面
1、影响压实效果的关键工艺——新密沥青路面
除混合料自身的特性外,影响压实效果的因素还有以下几点：——新密沥青路面
(1)碾压温度——新密沥青路面
碾压温度的高低,直接影响沥青混合料的压实质量。混合料温度较高可用较少的碾压遍数,获得较高的密实度和较好的压实效果;而温度较低时,碾压工作变得比较困难,且易产生难消除的轮迹,造成路面的不平整,同时现场空隙较大造成渗水,容易引起沥青路面早期水损坏。所谓碾压最佳温度,是指材料允许的范围内,沥青混合料能够支承压路机而不产生水平推移,压实阻力较小的温度。一般的沥青混合料,最佳碾压温度在120~150℃,最高不超过1 6 0℃。——新密沥青路面
(2)碾压厚度——新密沥青路面
与碾压路基、基层相反,沥青面层压实时,碾压层厚些更容易达到高密度,其原因是薄层的沥青混合料的温度降低得太快,较低温度明显降低沥青混合料的压实效果,因此我们控制沥青混合料的最小厚度一般是混合料、矿料中最大粒径的3倍左右。——新密沥青路面
(3)压实程序和模式——新密沥青路面
压实程序一般分为初压、复压!终压3个阶段。初压是为了整平和稳定混合料,是压实的基础;复压是使混合料密实、稳定、成型,混合料的密度取决于此;终压是为了消除轮迹,最后形成平整压实面。施工中,在碾压作业段的起止点要设有明显的记号,避免出现漏压。在选择好压实机型、速度及压实温度后,还必须按一定的碾压模式,完成碾压工序。阶梯碾压是在某一压实阶段,压路机的碾压长度在纵向呈阶梯形排开,相临两碾压段纵向接头重叠应在1~1.5m,对于双钢轮压路机,碾压左右重叠在15cm以上,轮胎压路机左右碾压重叠为轮宽的1/2。初压应当跟摊铺机进行,复压过程中,复压段的长度应大于初压长度的1.5m左右。初压、复压、终压都应按阶梯形作业。——新密沥青路面
(4)压实速度和遍数——新密沥青路面
压实速度不均匀,刹车和突然起步,都会引起路面推移;压实速度过低,还会使摊铺与压实工序不能很好的连接,影响压实质量,从而需要增加压实遍数来提高压实度;速度过快,会产生推移、横向裂纹等。需要说明的是,当碾压遍数相同,而碾压速度不同时,对沥青混合料压实度的影响非常小,一般不会超过1%。我们选择碾压速度的原则是：在保证沥青混合料压实质量的前提下,最大限度地提高碾压速度,从而减少碾压遍数,提高工作效率。碾压速度的控制,初压为2~2.5km/h,复压、终压为4~4.5 k m/h。——新密沥青路面
(5)振频和振幅控制技术——新密沥青路面
振动压路机利用振动频率接近于材料固有频率使材料发生共振,使混合料级配减小阻力,相互移动达到最稳定状态。振频主要影响沥青面层的表面压实质量,振幅主要影响沥青面层的压实深度。当碾压层较薄时,应使用高振频低振幅,当碾压层较厚时,则可在低振频下,选用较大的振幅,以达到最终压实目的。一般沥青混合料碾压,振频可控制在42hz左右,对改性沥青混合料如sma时,碾压振频可控制在50hz左右。——新密沥青路面
新密沥青路面
