一、原材料要求
1、温拌添加剂——j9九游会-真人游戏第一品牌 | 中文网址官方导航原材料要求
温拌添加剂应满足如下要求：
（1）与同类型热拌沥青混合料相比，加入温拌添加剂后可使沥青混合料的拌和温度及碾压温度降低30℃以上；
（2）加入温拌添加剂的沥青混合料，其技术性能应达到同类型热拌沥青混合料的指标，并满足现行沥青路面施工技术规范的要求；
（3）加入温拌添加剂不得在施工过程中产生额外的有毒有害气体。
2、沥青——j9九游会-真人游戏第一品牌 | 中文网址官方导航原材料要求
（1）温拌沥青混合料所用的沥青结合料可采用70号、90号等a、b级道路石油沥青，或i-c、i-d类sbs改性沥青等，其技术要求应符合《公路沥青路面施工技术规范》（jtg f40）的相关规定。
（2）温拌沥青混合料采用天然沥青及其它添加材料时，技术要求宜根据其品种参照相关标准和成功经验执行。
（3）温度控制
注：施工时气温大于10℃称为正常施工。大风降温天气对混合料的温度损失较大，不宜施工，必需施工时应适当提高混合料的温度。下同。
施工时气温为5℃～10℃（高速公路、一级公路和城市快速路、主干路）或2℃～10℃（其他等级道路）称为低温施工。大风降温天气不宜施工，必需施工时应适当提高混合料的温度。
3、粗集料——郑州沥青原材料要求
粗集料采用石质坚硬、洁净、干燥、无风化、无杂质、近立方体、有棱角的优质石料颗粒。
4、细集料——郑州沥青原材料要求
细集料应采用坚硬、洁净、干燥、无风化、无杂质并有适当级配的破碎机制砂，并符合《公路沥青路面施工技术规范》（jtg f40-2004）的要求。
沥青混合料中细集料采用机制砂。机制砂采用10-20mm的洁净石灰岩进行生产。石屑清洁、干净，不含有泥土杂质，石屑的级配满足下表的级配范围要求。沥青混合料，将0～3mm细集料和3～5mm粗集料组合使用。
机制砂采用专用的制砂机生产，并采用优质的碱性石料为原料，其级配符合上表中0～3mm规格的要求。
细集料满足下表的技术要求。细集料的洁净程度，天然砂以小于0.075mm含量的百分数表示，石屑和机制砂以砂当量（适用于0～4.75mm）或亚甲蓝值（适用于0～2.36mm或0～0.15mm）表示，各项指标须满足下表要求。
沥青混合料的矿粉采用石灰岩或岩浆岩中的强基性岩石等憎水性石料，经磨细得到的矿粉，原石料中的泥土杂质除净。矿粉干燥、洁净，能自由地从矿粉仓流出，其质量符合下表的技术要求。所用填料严禁使用回收矿粉。

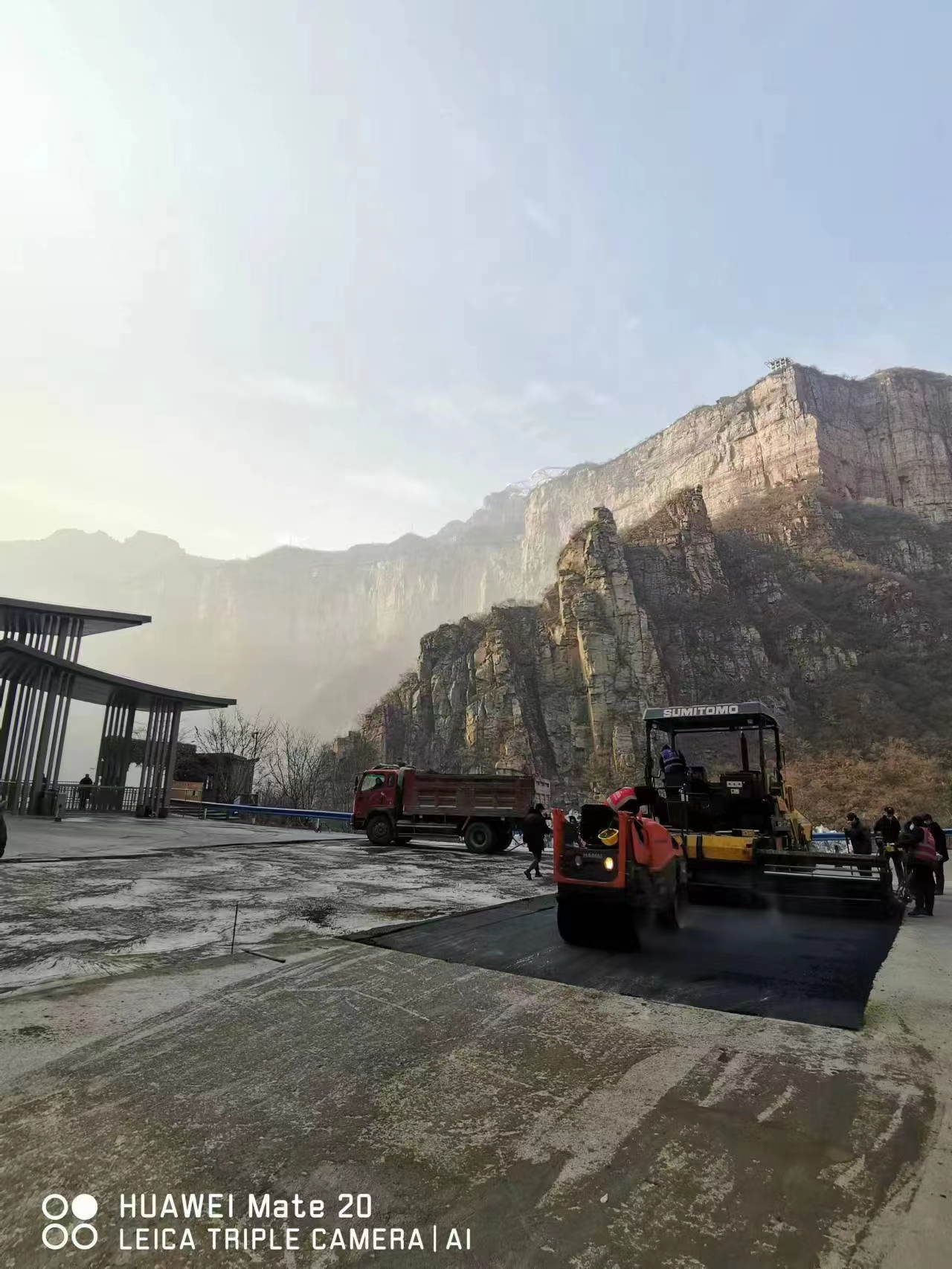

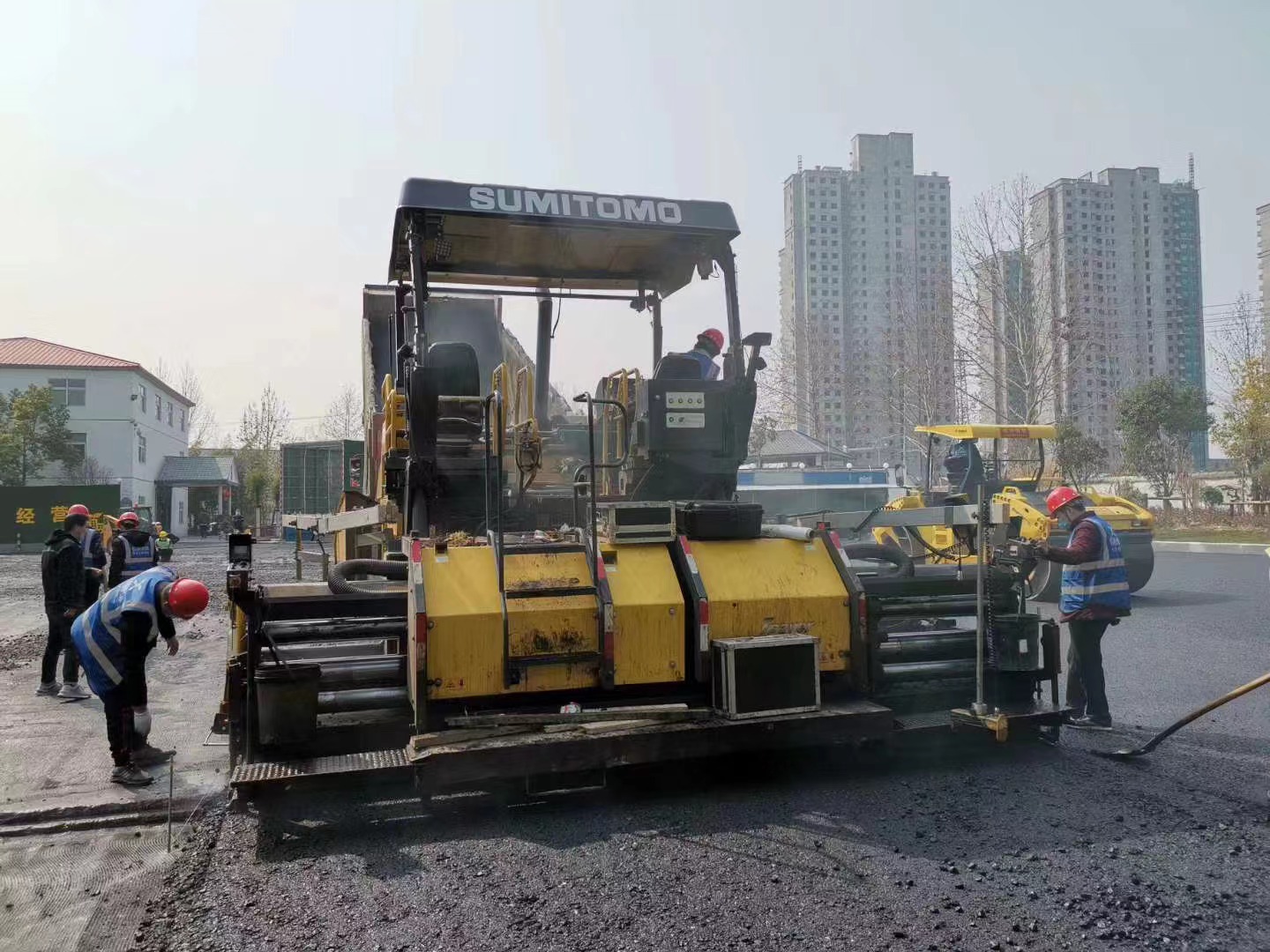

郑州沥青路面摊铺
