一、新郑sma原材料选定——新郑沥青砼
1、碎石原材料的选择——新郑沥青砼
sma-13混合料依靠粗集料接触和紧密嵌挤而形成骨架结构。为防止碎石颗粒在车辆荷载的挤压过程中发生破碎,对粗集料的质量有严格的要,也可以说粗集料是sma-13质量控制的关键。一般要求使用高质量的轧制粗集料,其岩石应坚韧,具有较高的强度与刚度。由于sma路面大多应用于交通量比较大的道路上作为表面层,一方面从抗滑要求,需要石质质地坚硬,经久耐磨;另一方面正因为嵌挤好,需要良好的抗碎裂性能。因此在广东省一般根据本地碎石材料蕴藏情况选用辉绿岩、闪长岩等岩石,尤其是近年来闪长岩应用越来越广泛。
2、粗集料的质量要求——新郑沥青砼
粗集料的针片状颗粒含量应严格控制。针状和片状的粒料,在车轮荷载作用下,很容易折断碎裂,使混合料的细料增多,级配容易发生变化。而且碎石破碎面没有沥青裹覆,成为混合料的内部损伤。石料的针片状颗粒含量对混合料通过4.75mm颗粒含量的变化有直接关系,而sma混合料的性质对集料4.75mm通过率十分敏感,要求针片状颗粒含量不能仅看标准,而必须看实际情况。我国行业规范要求高速公路表面层针片状含量不超过15%,而广东省内近年来还对该指标提高要求,一般不超过10%。
3、细集料——新郑沥青砼
在sma混合料中,小于4.75mm的细集料用量为10%~20%,但同样要求石质坚硬、富有棱角,并有一定的表面纹理、软质含量少、塑性低且黏土含量不超过1%。广东省内今年来要求细集料采用机制砂。天然砂由于颗粒接近于圆形,摩阻力小,故不宜采用。
4、矿粉——新郑沥青砼
矿粉是sma混合料中的重要组成部分,它与沥青混合形成玛蹄脂,从而影响sma的性能。矿粉对混合料产生“加劲”效应,降低沥青的流动性,增加黏度。其质量对混合料的稳定性与抗车辙能力有较大的影响,因为要充分重视矿粉的选择。一般建议采用石灰岩生产的矿粉。而且细度要求不能过细或过粗,一般要求200号筛的通过率大于65%。
5、沥青——新郑沥青砼
国外对于铺筑sma路面是否应该采用改性沥青,众说不一。但是我国对于重交通道路,为了抗车辙一般都采用sbs改性沥青。广东省内已经通车的高速公路sma沥青路面均采用sbs改性沥青,且应用效果良好。
6、纤维——新郑沥青砼
为了防止沥青滴漏,一般在sma混合料中都使用纤维材料,也可以使用轮胎切碎的颗粒。纤维在sma混合料中不仅是为了吸油,防止沥青滴漏,其在玛碲脂中还起其他重要作用,包括:吸附、稳定、加筋等作用。纤维一般分为木质纤维和有机合成纤维。广东已通车sma高速公路沥青路面一般都采用木质纤维,应用效果良好。

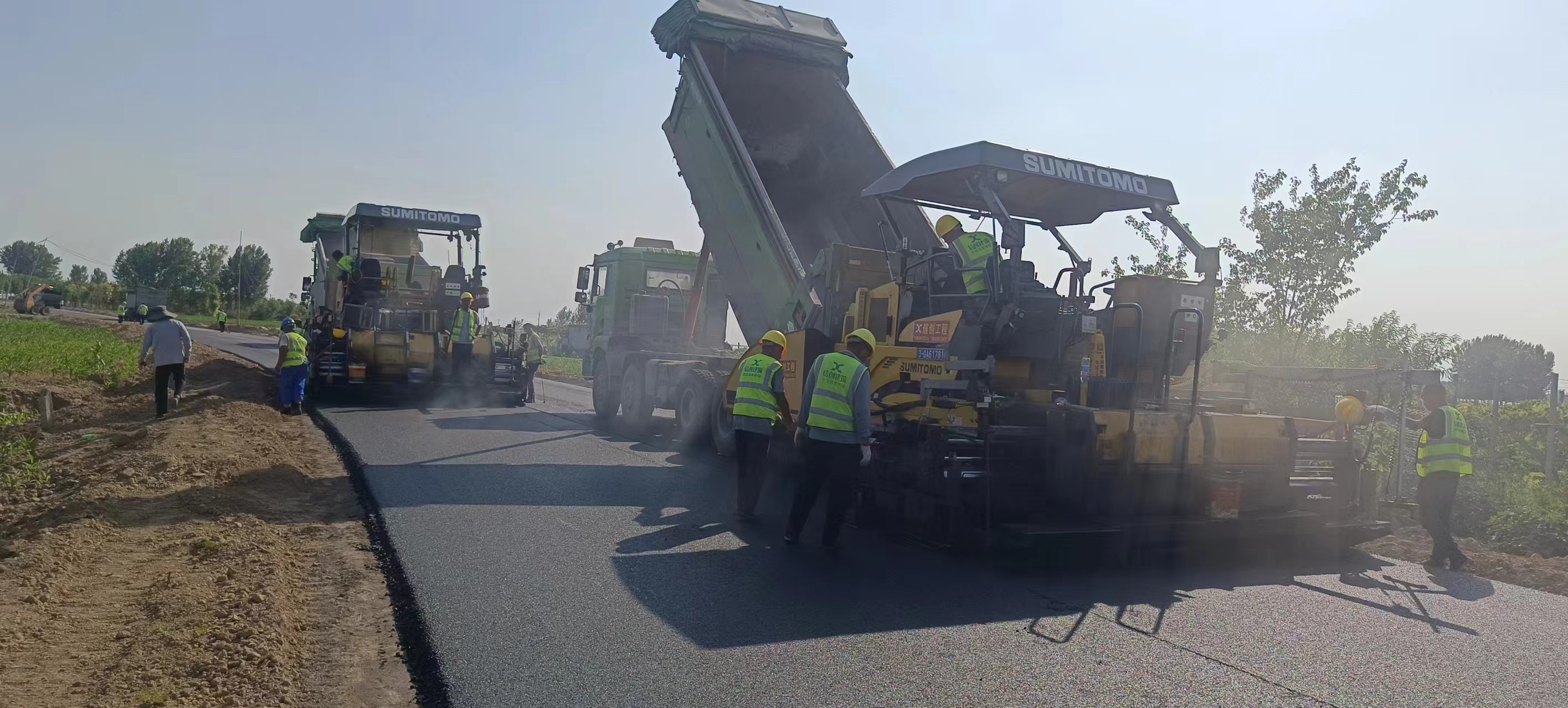

新郑沥青路面施工
