全国服务热线:18638549721

您的位置: j9九游会-真人游戏第一品牌 | 中文网址官方导航>>新闻中心>>常见问题

咨询热线

18638549721

郑州沥青路面施工-j9九游会网址

作者:超级管理员时间:2024-08-08浏览:69

信息摘要:

一、改性沥青玛蹄脂碎石混合料的优点——郑州沥青路面施工1、拌和。sma与普通密级配沥青混凝土(ac)的最大不同之处是sma为间断级配、粗集料粒径单一、量多、细集料很少、矿粉用量多。由于sma的上述特点,给混合料的拌和带来不少困难。首先是热料仓的材料数量严重不均,粗集料仓一个料斗经常不够,细集料仓经常溢料。由于sm...

一、改性沥青玛蹄脂碎石混合料的优点——j9九游会-真人游戏第一品牌 | 中文网址官方导航路面施工

1、拌和。sma与普通密级配沥青混凝土(ac)的最大不同之处是sma为间断级配、粗集料粒径单一、量多、细集料很少、矿粉用量多。由于sma的上述特点,给混合料的拌和带来不少困难。首先是热料仓的材料数量严重不均,粗集料仓一个料斗经常不够,细集料仓经常溢料。由于sma不允许使用回收粉尘,而集料中一般含粉尘又较多,袋式回收装置很快会被填满,此时必须停止拌和,将回收粉尘排放出去,所以拌和过程中,真正拌合时间不多,放料、等料、排料占了大半时间。因此sma的生产效率较低。sma需要使用纤维,一般需要增加干拌时间5s~10s,温拌不再增加时间。本工程沥青拌合设备为一套m300型间歇式沥青拌合机,每锅拌合时间不少于55s,其中干拌15s~20s,加结合料后拌和20s,加矿粉后拌和20s。在拌和時,计算好每锅混合料所需木质素纤维,由专用设备加入,确保拌和均匀。改性沥青影响拌和主要表现在拌合温度,一般需要提高约20℃。在控制各种材料用量准确的情况下,sbs改性沥青加热温度控制在160℃~265℃,集料加热温度必须控制在190℃~200℃,沥青混合料拌合温度控制在180℃~190℃,出厂温度控制在175℃~185℃之间。根据现场观察,如果混合料冒浓的青烟,说明温度过高,改性沥青会严重老化,失去粘结力;冒白烟属正常现象。——j9九游会-真人游戏第一品牌 | 中文网址官方导航路面施工

2、高温抗车辙性能。sma混合料的组成有两部分:沥青玛蹄脂和粗集料骨架。在高温条件下,因为sma混合料含粗集料较多,而在骨架嵌挤的作用下,混合料抵抗外力的变形能力很强,所以sma混合料具有高温抗车辙性能。——j9九游会-真人游戏第一品牌 | 中文网址官方导航路面施工

3、路面的独特性。sma混合料中的矿料是间断级配的,而且碎石也是高质量的,具有耐磨、坚硬等优点,所以sma路面的摩擦系数以及构造的深度较大,减少溅水及噪声的同时,沥青路面耐磨性和抗滑性也较好,从而提高了公路路面的质量。——郑州沥青路面施工

4、使用寿命长。sma混合料中的沥青玛蹄脂能够很好的填实粗集料骨架的空隙,所以sma混合料由于空隙小,沥青与空气或水的接触就少,所以sma混合料对基层、中层和下层具有较好的隔水作用及保护作用,因此sma混合料具有较高的稳定性、抗老化性及抗疲劳性,使用的寿命也就更长,路面的整体强度也更高。——郑州沥青路面施工

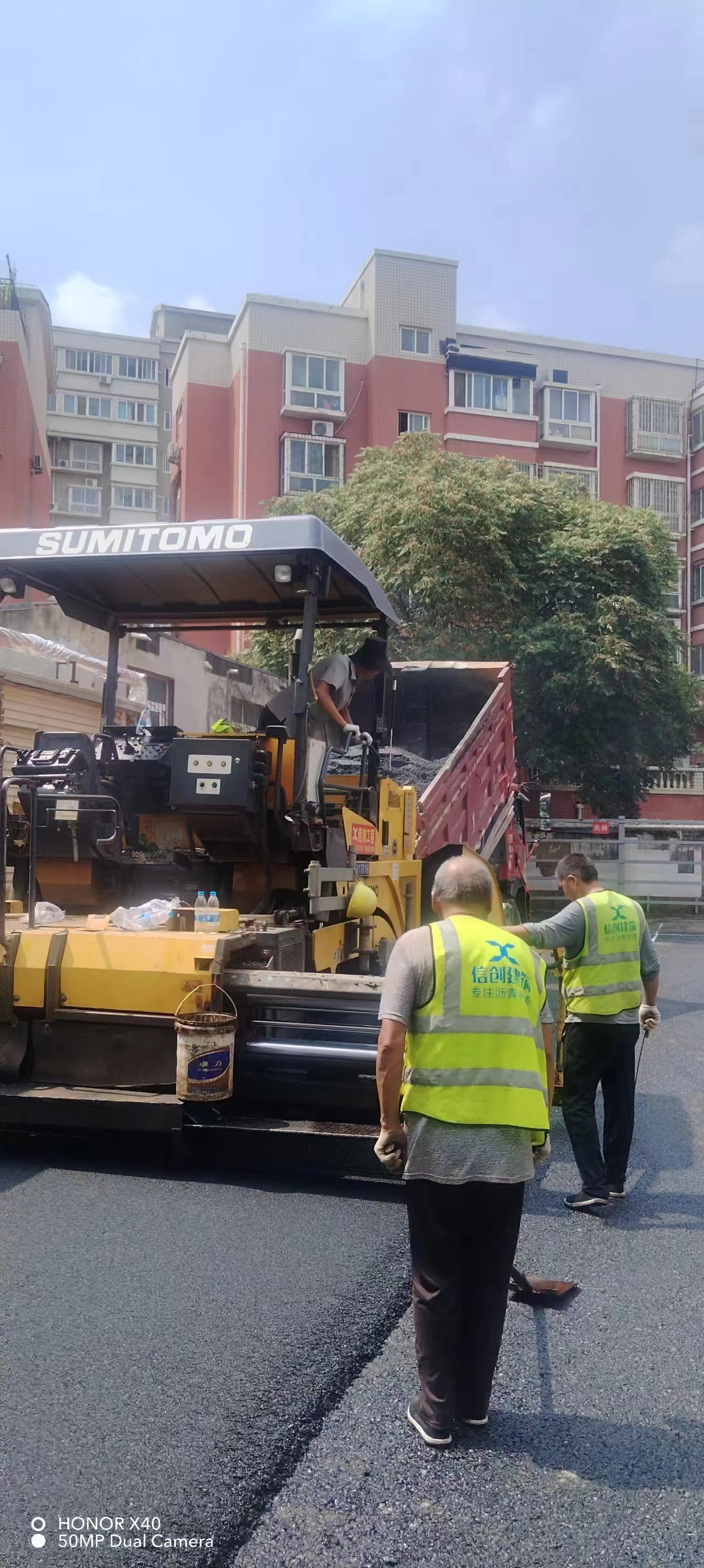

郑州沥青路面施工


九游会ag真人官网 copyright © 2024 郑州信创建筑工程有限公司 j9国际站官网的版权所有 备案号:

网站地图
